Professioneller Roboter zur Beseitigung explosiver Waffen

Beschreibung und Merkmale

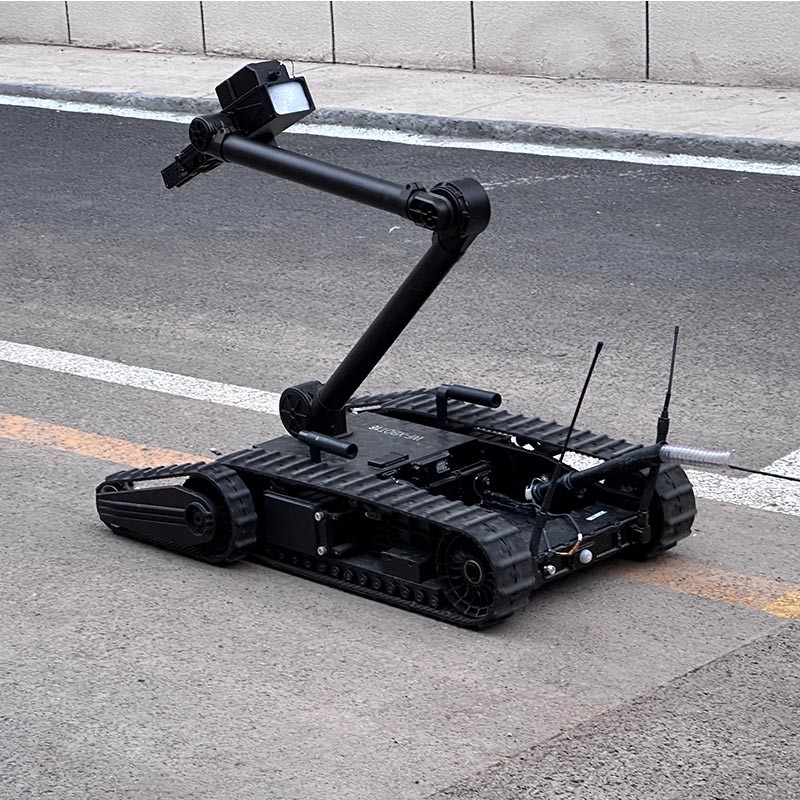

Der REOD450 EOD-Roboter

Innovatives "Dual-Gripper"-Design ∙ Verbesserung der Flexibilität und Machbarkeit bei der Ausführung von Aufgaben

Das innovative "Dual Gripper"-Design verfügt über einen Roboterarm, der sowohl mit einer "primären Griffklaue" als auch mit einer "multifunktionalen Verlängerungsklaue" ausgestattet ist.Dieses Design verbessert die Flexibilität und Machbarkeit des Roboters bei der Ausführung von Aufgaben erheblich, die eine wirksame Unterstützung für die Durchführung einer Vielzahl von Aufgaben in einem einzigen Vorhaben bietet.Das "Dual-Gripper"-Design löst effektiv die Einschränkungen traditioneller Bombe-Beseitigungsroboter, die nur einen "einzigen Griff" haben.," die nicht gleichzeitig Aufgaben wie "Griff auf gefährliche Gegenstände" und "Öffnen von Türen, Schneiden, Klemmen, Trennen, Haken und andere Hilfsaktionen" ausführen kann.Es kann Aufgaben wie "Eine Tür öffnen und einen Gegenstand in einem Schritt schnappen"."

Die "Dual Gripper"-Konstruktion befreit die "primäre Griffkralle" erfolgreich von der Erfüllung anderer Funktionen als der Griff, wodurch die Grifffähigkeit des Roboters erheblich verbessert wird.Die primäre Klaue kann verdächtige gefährliche Gegenstände mit einem Gewicht von 6 bis 16 kg greifen., mit einer Griffbreite von bis zu 160 mm und einer maximalen Spannkraft von 300 N. Je nach spezifischen BetriebsaufgabenDas "Gripper Toolset" kann schnell ersetzt werden, um verschiedene Arten und Formen gefährlicher Gegenstände zu behandeln..

图

Graphische Doppelredundanz-Betriebsgestaltung - Benutzerfreundlichere Interaktion und zuverlässiger Betrieb

Das grafische Dual-Redundancy-Betriebsdesign ist derzeit eine führende Bombe-Beseitigungsroboter-Steuerungslösung international.Es wurde von den Benutzern für seine benutzerfreundlichere Interaktion und zuverlässige Bedienung sehr geschätztDie wichtigsten Merkmale sind:

• Graphische Betriebsgestaltung:Alle Operationen sind grafisch gestaltet, so dass Benutzer keine komplizierten Tastenfunktionen und Bedienprotokolle mehr benötigen.Diese benutzerfreundliche Schnittstelle macht die Bedienung einfach und intuitiv, was die Ausbildungszeit erheblich verkürzt.
• Betriebsplan mit doppeltem Redundanzbedarf:Sowohl Joystick-Tasten als auch ein Touchscreen können zur Durchführung aller Operationen des Roboters verwendet werden.Die Redundanz dieser beiden Bedienmethoden erhöht nicht nur die Zuverlässigkeit des Systems, sondern auch die Betriebseffizienz durch die Kombination von Joystickknöpfen mit Touchscreen-Bedienungen.
• 图

Remote 3D-Echtzeit-Display Nähe zur Hand, intuitivere Bedienung

Da Bombenräumroboter während ihrer Einsätze häufig außerhalb der Sichtlinie arbeiten, sind Echtzeitinformationen über die Winkel und räumlichen Positionen der Robotergelenke für die Bediener von entscheidender Bedeutung. The REOD400 uses high-speed links and advanced computer technology to not only achieve real-time feedback of the robot's status information but also to employ leading 3D virtual display technology for remote real-time display of the robot's 3D status. Dadurch fühlt sich der Roboter "in der Nähe" fühlen, auch wenn er "weit weg" ist, so dass für eine intuitivere Bedienung.

Die wichtigsten Merkmale der fernen 3D-Echtzeit-Anzeige sind wie folgt:

• Echtzeitanzeige des 3D-Status des Roboters
• Beobachtung des 3D-Status des Roboters aus verschiedenen Blickwinkeln
• Zoom in und aus dem 3D-Status des Roboters

Die Handsteuerung des Roboters reproduziert den 3D-Status des Roboters aus der Ferne, so dass das 3D-Modell vergrößert, vergrößert und aus jedem Winkel betrachtet werden kann.

图

Intelligente Vorstellung der Positionssteuerung

Mit der "Intelligent Preset Position Control for Common Tasks" kann der Roboter je nach Bedarf des Benutzers "automatisch mit einem Klick eine vorgegebene Position erreichen".Diese Funktion reduziert die Anzahl der manuellen Arbeiten vor Ort erheblich, die als wirksamer Helfer für die Frontliniebetreiber fungieren und die Zuverlässigkeit und Sicherheit der Bombeinsatzvorgänge verbessern.

图

XYZ-Betriebsplanung auf Basis automatischer Berechnungen Präzisere und effizientere Steuerung

Das auf automatischer Berechnung basierende Betriebsdesign XYZ, auch als "Cartesian Coordinate-based gripper translation control design" bezeichnet,"transformiert die traditionelle "ein-Gelenk"-Steuerung von Bomben-Entfernung Roboter in "Mehr-Gelenk-koordinierte Steuerung"Dies verbessert die Betriebseffizienz und Genauigkeit der Bombenentsorgungsroboter erheblich und verkürzt die durchschnittliche Betriebszeit um 80% im Vergleich zur "Ein-Gelenk"-Steuerung.

Die REOD400 erreicht "Cartesian-Koordinaten-basierte Griff-Translation-Steuerung" durch automatische Berechnung.Es steuert schnell den Roboter, um "multi-Gelenk koordinierte Bewegung" für ein-dimensionale Raum Greifer Übersetzung zu erreichenDies reduziert die Betriebsschwierigkeiten erheblich und erhöht die Genauigkeit, so daß die Positionierung fast sofort erfolgt, ohne dass wiederholte Iterationen erforderlich sind.

图

Modusadaptives Bildgebungssystem 7 Kameraansichten für eine verbesserte Beobachtung

Das Bildgebungssystem des Roboters fungiert als die Augen des Bedieners.erhebliche Verbesserung der Fähigkeit der Frontliniebetreiber, entfernte Umgebungen wahrzunehmenDie Konstruktion des 7-Kamera-Systems ist keine einfache Anordnung, sondern eine Verbesserung und Optimierung, die auf Problemen basiert, denen sich Benutzer während des tatsächlichen Gebrauchs stellen.

Das Bildgebungssystem ist in der Regel in drei Bildkombinationen unterteilt: Fahrmodus, Primärgriffmodus und erweiterter Grippermodus.Es wechselt automatisch zwischen diesen Modi basierend auf typischen Aufgaben wie Fahren, greifen und beobachten, wodurch ein stärkeres Umweltbewusstsein und ein breiteres Spektrum an Beobachtungswinkeln ermöglicht werden.

Ein integrierter Roboterarm mit acht Freiheitsgraden

Der Roboterarm REOD400 verfügt über ein integriertes Design mit 8 Freiheitsgraden und bietet eine starke räumliche Reichweite.Dieser Entwurf ermöglicht es dem Roboterarm, nicht nur herkömmliche Bombenentsorgungsarbeiten durchzuführen, sondern auch Operationen, die herkömmliche Bombenentsorgungsroboter mit 5 oder 6 Grad Freiheit nicht bewältigen können, wie z. B. das Greifen von Objekten in hohen, niedrigen und tiefen Gruben oder auf Tischplatten, sowie die Durchführung von mehrwinkelhaften Aufklärungen in hohen, niedrigen und tiefen Gruben.

Vielseitiges Werkzeugwechselsystem

Der REOD400-Roboter ist mit 18 Arten von "Schnellwechselwerkzeugen" ausgestattet, darunter 6 Griffwerkzeugsätze, 6 Grundwerkzeugsätze und 6 erweiterte Werkzeugsätze,Ermöglichen des schnellen Austauschs der "Griffwerkzeugsätze" auf der Grundlage verschiedener Betriebsaufgaben sowie der Arten und Formen verschiedener gefährlicher Gegenstände, wodurch die vielfältigen Betriebsbedürfnisse der Nutzer erfüllt werden.

Anwendungen
